クレーンボトムフックの応力集中係数とは何ですか?

応力集中は、クレーン下部フックの設計と解析において重要な要素です。クレーン下部フックのサプライヤーとして、応力集中係数を理解することは、製品の安全性と信頼性を確保するために不可欠です。このブログでは、クレーン下部フックの応力集中係数とは何なのか、それがなぜ重要なのか、それがフックの性能にどのような影響を与えるのかを探っていきます。

応力集中の理解

クレーン下部フックの応力集中係数を詳しく調べる前に、応力集中の概念を理解することが重要です。応力集中は、穴、ノッチ、フィレットなどのコンポーネントの形状が突然変化したときに発生します。このような形状の変化により、応力が狭い領域に集中し、その結果、コンポーネント内の平均応力よりも高い応力レベルが発生します。

クレーン下部フックの場合、スロート部、曲げ半径、耐荷重面などさまざまな箇所で応力集中が発生する可能性があります。これらの領域は、複雑な荷重条件と形状の急激な変化により、特に応力集中の影響を受けやすくなります。

応力集中係数とは何ですか?

応力集中係数 (Kt) は、構成部品の公称応力と比較した応力集中点での応力の増加を定量化する無次元数です。これは、応力集中点における最大応力と構成部品の公称応力の比として定義されます。

数学的には、応力集中係数は次のように表すことができます。

Kt = σmax / σnom

ここで、σmax は応力集中点における最大応力、σnom は部品の公称応力です。

応力集中係数は、コンポーネントの形状、荷重の種類、材料特性などのいくつかの要因の影響を受けます。クレーン下部フックの場合、スロート領域、曲げ半径、耐荷重面などのフックの形状が応力集中係数に大きな影響を与えます。

クレーンボトムフックにおける応力集中係数の重要性

応力集中係数は、クレーン下部フックの設計および解析における重要なパラメータです。応力集中係数が高いとフックの早期破損につながる可能性があり、クレーンとクレーンを操作する人の安全に重大な影響を与える可能性があります。

クレーン下部フックにおいて応力集中係数が重要である理由をいくつか示します。

安全性

クレーンの下部フックは、運転中に高い荷重と複雑な荷重条件にさらされます。応力集中係数が高いと、通常の動作条件下でフックが破損し、荷物の落下につながり、重大な傷害や死亡事故を引き起こす可能性があります。応力集中要因を把握し、制御することでフックの安全性を確保し、事故を防ぐことができます。

信頼性

応力集中係数が高いと、疲労破壊の可能性が高まり、フックの信頼性が低下する可能性もあります。疲労破壊は、コンポーネントが荷重と除荷のサイクルを繰り返すと発生し、亀裂が発生し、時間の経過とともに伝播します。応力集中係数を最小限に抑えることで、フックの疲労寿命を向上させ、信頼性を高めることができます。

料金

クレーンの下部フックが早期に故障すると、ダウンタイムや修理に多額の費用がかかる可能性があります。応力集中係数が低いフックを設計することで、故障のリスクを軽減し、メンテナンスと交換のコストを最小限に抑えることができます。

クレーン下部フックの応力集中係数に影響を与える要因

いくつかの要因がクレーン下部フックの応力集中係数に影響を与える可能性があります。重要な要素のいくつかを次に示します。

ジオメトリ

スロート領域、曲げ半径、耐荷重面などのフックの形状は、応力集中係数に大きな影響を与えます。鋭利なコーナーまたは小さな曲率半径は高い応力集中を引き起こす可能性がありますが、滑らかで緩やかな移行は応力集中を軽減できます。

積載条件

静的荷重や動的荷重などの荷重の種類、荷重の大きさと方向も応力集中係数に影響を与える可能性があります。衝撃や振動などの動的荷重は、静的荷重と比較して、より高い応力レベルとより高い応力集中係数を引き起こす可能性があります。

材料特性

降伏強度、極限強度、延性などのフックの材料特性も応力集中係数に影響を与える可能性があります。降伏強度が高く延性が良好な材料は、降伏強度が低く延性が低い材料と比較して、より高い応力レベルとより高い応力集中係数に耐えることができます。

応力集中係数の測定と制御

クレーン下部フックの応力集中係数の測定と管理は、クレーンの安全性と信頼性を確保するために不可欠です。応力集中係数を測定および制御するためのいくつかの方法を次に示します。

有限要素解析 (FEA)

有限要素解析は、コンポーネント内の応力分布をシミュレーションし、応力集中係数を計算するために使用できる数値手法です。 FEA を使用することで、フックの形状や荷重条件などのさまざまな設計パラメータが応力集中係数に及ぼす影響を分析し、応力集中を最小限に抑えるようにフックの設計を最適化できます。

実験的テスト

実験的試験を使用して、クレーン下部フックの応力集中係数を測定することもできます。ひずみゲージやその他のセンサーを使用すると、フックのさまざまな場所の応力レベルを測定し、応力集中係数を計算できます。実験的テストにより、フック内の実際の応力分布に関する貴重な情報が得られ、FEA の結果を検証できます。

設計の最適化

FEA と実験的テストの結果に基づいて、クレーン下部フックの設計を最適化し、応力集中係数を最小限に抑えることができます。これには、曲げ半径を大きくしたり耐荷重面を滑らかにしたり、より優れた機械的特性を備えた別の材料を使用したりするなど、フックの形状を変更することが含まれる場合があります。

当社のクレーン下部フックと応力集中

クレーン下部フックのサプライヤーとして、当社は製品の安全性と信頼性を確保する上で応力集中要因の重要性を理解しています。当社は高度な設計および製造技術を使用して、フックの応力集中要因を最小限に抑え、フックが業界基準を満たすかそれを超えていることを保証します。

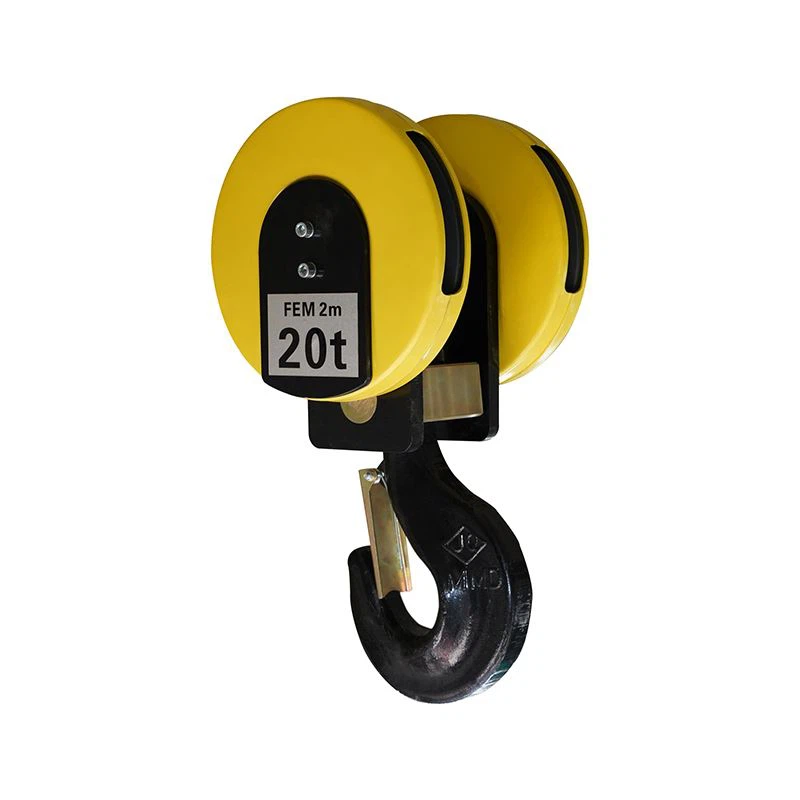

私たちの天井クレーンフック用フックブロックスロート領域の滑らかで緩やかな移行と、応力集中を軽減する大きな曲げ半径を備えた設計です。また、フックが高荷重や複雑な荷重条件に耐えられるように、優れた機械的特性を備えた高品質の素材を使用しています。

さらに、私たちの電動回転クレーンブロックそして販売用スイベルフック付きシーブブロック応力集中を最小限に抑え、フックの全体的なパフォーマンスを向上させる機能を備えて設計されています。

クレーン下フック調達のお問い合わせ

高品質のクレーンボトムフックをご希望の場合は、調達と詳細な打ち合わせについてお気軽にお問い合わせください。当社の専門家チームがお客様のご質問にお答えし、情報に基づいた意思決定を行うために必要な情報を提供いたします。標準フックが必要な場合でも、特定の用途に合わせてカスタム設計されたフックが必要な場合でも、当社は必要なソリューションを提供できます。

参考文献

• ネブラスカ州ダウリング (2012)。材料の機械的挙動: 変形、破壊、疲労の工学的手法。ピアソン。
• Shigley、JE、Mischke、CR、Budynas、RG (2004)。機械工学設計。マグロウヒル。
• ローク、RJ、ヤング、WC (1975)。応力とひずみの公式。マグロウヒル。
